Самодельный усилитель своими руками

В один из осенних вечеров у меня перестали работать простенькие компьютерные колонки. Разобрав одну из них, я провел диагностику и пришел к выводу, что сгорел усилитель. Чинить я не захотел, так как они всё последние время работали с хрипами, да и новые не отличались чистотой звучания. И тогда я решил собрать свою систему, своими руками начав с усилителя.

Краткое представление усилителя и его характеристики:

Мощность усилка 2 х 25 w,создан на микросхемах TDA 7265 - основной блок усилителя, TDA 1517 - усилитель для наушников 2 х 5 w. Его преимущества  очевидны, достаточно показателя  выходной мощности, а также то что  можно собрать своими руками. Я его сделал в основном не только для того чтобы слушать. Аналоги, которые находятся в продаже,  не совсем  подходят моим запросам .... и по качеству и  по удобству использования. И в это момент ко мне явился очередной вывод о том, что делать буду своими руками под мои запросы. Например: чтобы подключить наушники с толстым штекером jack 6,3 мм - начинается цирк с переходниками и другой ерундой, не говоря уже о том, что они могут в полной мере, с хорошим качеством прокачать какой ни - будь шедевр моего любимого хита. Внешне покупные изделия такого типа оставляет желать лучшего в дизайне, и их хочется убрать под стол, чтобы  не видеть, где неудобно их включать. Представленный на этой сцене усилитель лишён этого недостатка, потому что он включается и выключается вместе с ПК. Еще бы ведь он сделан своими руками) . Подсветка усилителя отключается кнопочкой, которая находиться на задней панельки, что бы не мешать пользоваться ПК в темноте.
Индикатор приборов  хотелось сделать похожим на приборы знаменитых усилителей 80 x. Вспомнив о бурных временах, я ударился в осуществление моей задумки.

К сожалению, такой индикатор, который планирую, не представлялось возможным приобрести. Решение задачи  одно, сделать его самому, из убитых китайских тестеров. Из них были извлечены миллиамперметры, а также стрелки с последующей перекраской в чёрный цвет.

Макет шкалы нарисован в Фронт Дизайнер, корректировал в  Корел Драв, так как первая не ладит с разными шрифтами, а мне нужно было написать именно так как я задумывал..

Посмотрим, как смотрятся индикаторы. Отлично все подходят, теперь  уберем их до  конечной сборки а ( детали очень хрупкие, можно испортить).



Под управление паялся усилитель напряжения, чтобы не было, воздействия на звуковой тракт и все работало корректно. Проверяем - работает отлично.

Шкала готова, регулятор хотелось смастерить классический, большой закругленный, желательно  не кнопочный.. Чтобы при прикосновении и вращении чувствовалось то далекое время, а не современное китайское барахло...
По замыслу у самоделки планировалась подсветка для того чтобы легко и быстро понять положение регулятора (особенно это нужно в темноте). Сделано отверстие 1мм, сзади в дальнейшем приделаю подсветку.



На эпоксидку клеим светодиод.

Печатаем шкалу на глянцевой бумаге, предварительно создав, в вышеуказанных программах и  помещаем между 2мя листами органики, всё готово  для дальнейшего этапа работ.

Опоры для самоделки решено изготовить в классическом виде необычного дизайна радиоаппаратуры - хромированные, с изюминкой типа  НЛО. У ножек планировалась голубая подсветка.

Эта самоделка своими руками делалась из барахла валявшегося на балконе. Хромированная труба 25мм, органка 3мм , за подсветкой ходил в магазин, а так же купил (super- клей и эпоксидную смолу).

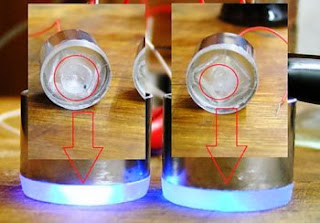

Все порезано, склеено, и в них монтированы светики, неправильно для передачи потока света, но об этом позже...

Залито слоем органики по кругу для того - чтобы при заливке не вытекла эпоксидка....Заготовка плотно одевается на основание.

Детали самоделки  высохли. Все обработано. Лишнее оргстекло аккуратно удалено, края шлифовались, чтобы не портить хром ножки.

Отверстия под выключатели сделаны  коронками по дереву, большего диаметра выбрана юбка вокруг отверстия, чтобы подсветкой подчеркнуть выключатели, необработанная поверхность органики искожает свет.
Вмонтированы разъёмы для наушников. При этом обязательно с разными диаметрами Jack 3,5 мм и Jack 6.3 мм чтобы впоследствии не мучиться  с различными переходниками.
Покрашено  сначала серебрянкой для ровного рассеивания света и краской, чтобы не подсвечивать остальное, что находится вокруг панельки.

Готовый результат.

Электронная мелочь нашлась дома, покупались только микросхемы усилителей. Платы делал  сам, кроме платы для индикатора. В моей жизни, когда то был небольшой опыт в конструировании электронных устройств, то для меня не составило особого труда сделать задуманное. Даже было интересно вспомнить молодость.
